بولت صفحه ستون چیست؟

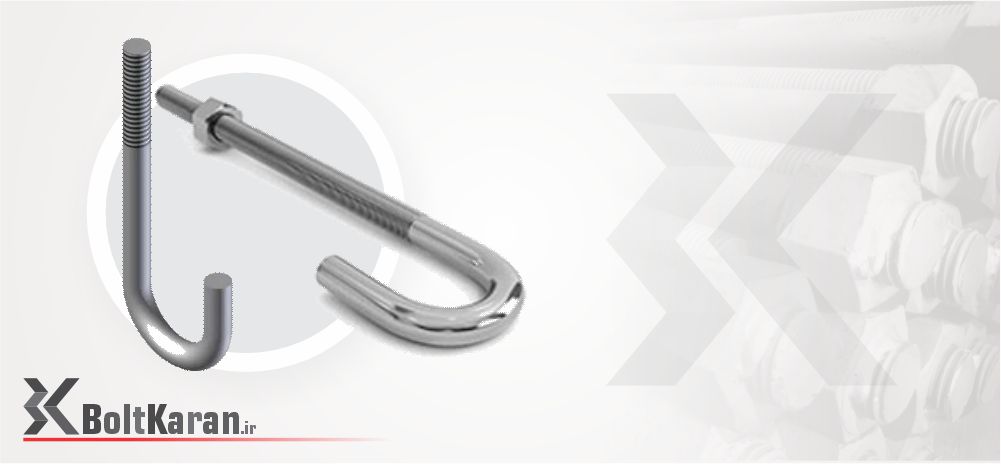

بولت صفحه ستون نوعی انکر بولت است که وظیفه قفل کردن صفحه فولادی (بیس پلیت) به فونداسیون بتنی را دارد. این بولتها پیش از بتنریزی در درون قالب قرار میگیرند.
این اتصال یکی از حساسترین نقاط سازه است؛ هم نیروهای فشاری ستون و هم نیروهای کششی ناشی از باد و زلزله از این نقطه به فونداسیون منتقل میشوند.

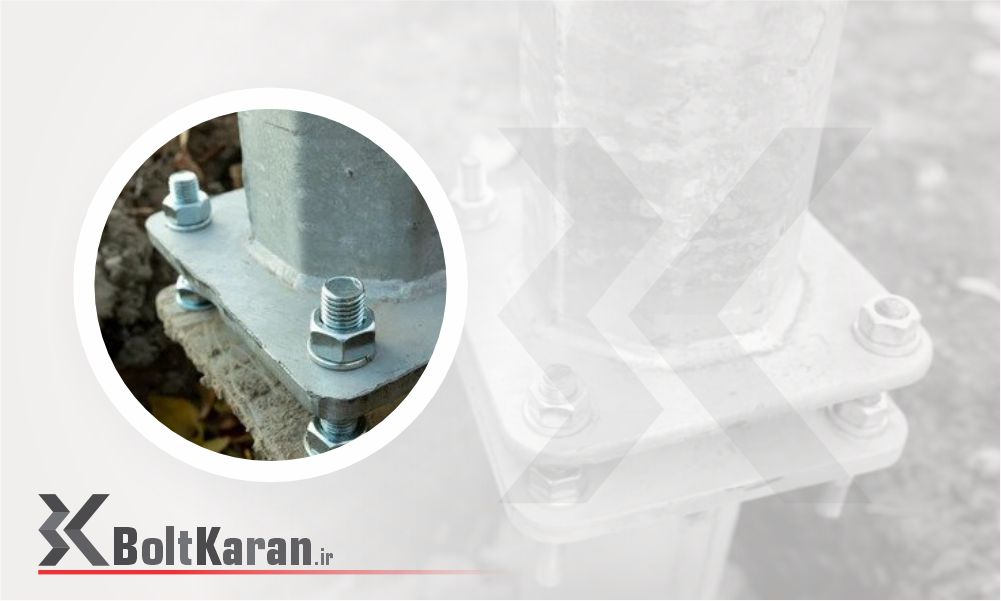

بیس پلیت چیست؟
بیس پلیت یک صفحه فولادی است که در پایه ستون اسکلت فلزی قرار میگیرد و نقش رابط بین ستون و فونداسیون بتنی را ایفا میکند.
وظیفه اصلی بیس پلیت توزیع یکنواخت فشار نقطهای ستون روی سطح وسیعتر فونداسیون است تا تنش موضعی از ظرفیت تحملی بتن تجاوز نکند.

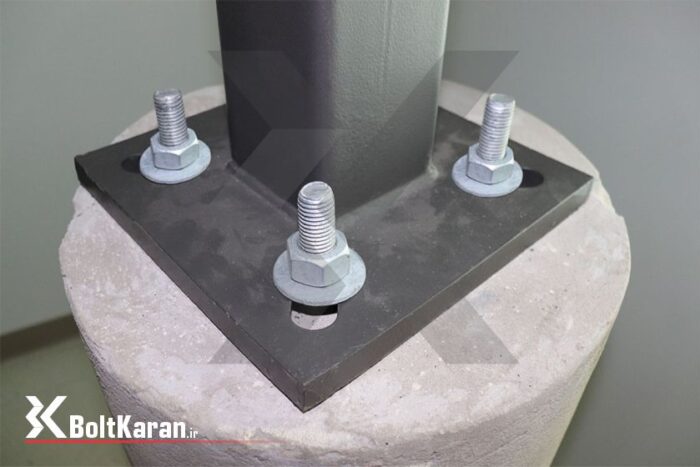

اجزای اتصال صفحه ستون
اتصال ستون به فونداسیون
محکمترین روش اتصال ستون فلزی به پی بتنی
افزایش مقاومت کششی
تحمل نیروهای کششی و فشاری ناشی از بارگذاری
توزیع یکنواخت بار
پخش فشار وارده از ستون روی سطح فونداسیون
نصب سریع و آسان
قابل نصب پیش از یا پس از بتنریزی
دقت ابعادی
تولید با تلرانس دقیق برای تنظیم تراز ستون
مقاومت در برابر لرزش
حفظ یکپارچگی اتصال در شرایط زلزله
انواع بیس پلیت
بیس پلیت گیردار (ثابت)
چهار بولت در چهار گوشه، مقاومت بالا در برابر لنگر.
بیس پلیت مفصلی (آزاد)
دو بولت، انتقال فشار عمودی بدون لنگر.
بیس پلیت با سختکننده
دارای ورقهای تقویتی جوشی، مناسب بارهای سنگین.
بیس پلیت ستون لولهای
برای پروفیلهای لولهای، بولتها بهصورت دایرهوار.
کاربردها
اتصال ستونهای فولادی H و IPE به فونداسیون بتنی
اسکلت فلزی سالنهای صنعتی، کارخانهها و انبارها
پلها و سازههای فلزی در ارتفاع
نصب دکلهای مخابراتی و برجهای فشار قوی
اتصال ستون به پی در ساختمانهای بلند
پایههای پورتالهای صنعتی و سوله
مشخصات فنی
| پارامتر | مقدار / استاندارد |
|---|---|
| جنس بولت | فولاد ساده (A36) یا پرمقاومت (A193 B7) |
| قطر بولت | M16 تا M64 (معمولاً M20 تا M36) |
| طول بولت | ۳۰ تا ۱۲۰ سانتیمتر |
| ضخامت بیس پلیت | ۱۰ تا ۵۰ میلیمتر |
| جنس بیس پلیت | ورق فولادی ST37 یا ST52 |
| استاندارد | AISC 360 / BS 5950 / ASTM A36 / F1554 |
نحوه نصب
قبل از بتنریزی
بولتها با قید و نقشه در موضع دقیق قرار میگیرند، سپس بتنریزی انجام میشود.
تراز کردن
پس از سخت شدن بتن، بولتهای بیرونزده تراز میشوند.
قرار دادن بیس پلیت
بیس پلیت روی بولتها قرار گرفته و با مهره موقت محکم میشود.
تزریق گروت
گروت سیال زیر صفحه تزریق شده تا فضای خالی کاملاً پر شود.
سفت کردن مهرهها
پس از سخت شدن گروت، مهرهها با گشتاور طراحی سفت میشوند.
گروت چیست و چرا ضروری است؟
سطح بتن پس از اجرا کاملاً صاف نیست. اگر بیس پلیت مستقیماً روی بتن قرار بگیرد، بار بهصورت نقطهای منتقل میشود که ممکن است ترک خوردن بتن را در پی داشته باشد.
گروت مایعی سیمانی یا اپوکسی است که زیر بیس پلیت تزریق میشود و پس از سخت شدن، تماس کامل بین صفحه و بتن را تأمین میکند.
قیمت بولت صفحه ستون
قیمت بولت صفحه ستون به عوامل زیر بستگی دارد:
